会议室音响扩声系统如何设计和选择？
一、会议系统方案设计
1、功能需求
该工程项目为视频会议音响扩声系统，工程主要有一间主会议室及一间多媒体会议室，工程项目的会议室主要要求满足日常会议语音扩声、视频会议、学术报告、学习培训等功能。该会议室见下面：

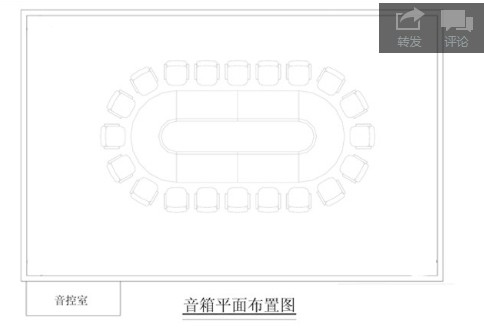

A:会议室平面图：
B:会议室透视图：
C:会议室正侧立面效果图：
2、会议功能设计

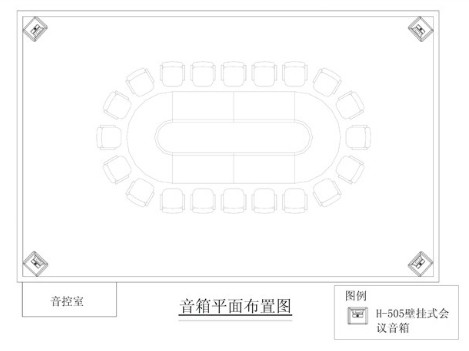

根据工程的需求，要使该会议室能达到良好的扩声效果，推荐至少使用2组音箱，分别安装在会议室四个角进行近距离扩声。达到扩声面广、声清晰明亮，不易产生自激。听众席有合适的响度。良好的声音自然度，即声像一致，声音信号真实重放。使与会人员能感受到声源的真实存在，达到高保真重放的扩声要求。且达到多媒体会议室音响以自然声为主，要求扩散性良好，声场分布均匀，响度合适，自然度好等要求。
3、会议室扩声效果

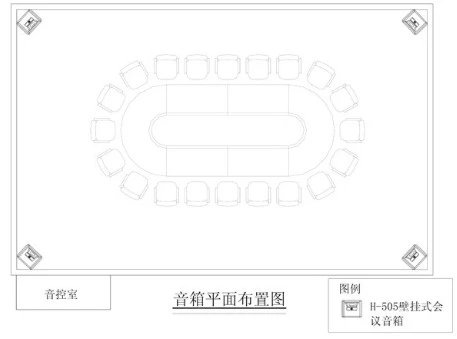

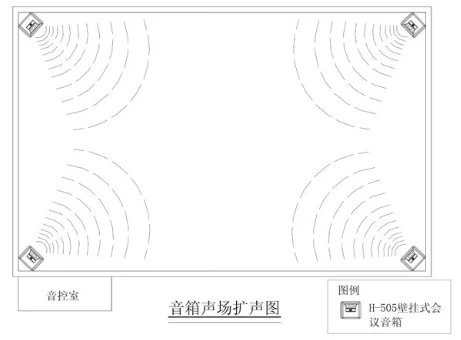

①会议室平面扩声图：

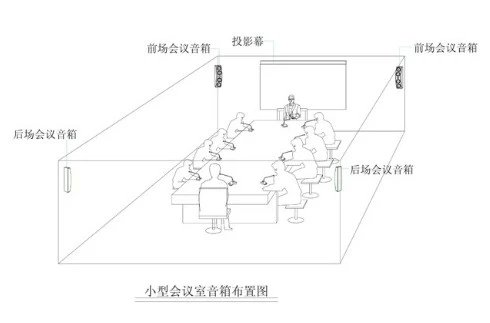

②会议室正侧立面扩声图：
二、会议系统设备组成功能
一个完整的会议系统主要由声源设备（如话筒等），调控设备（如调音台等），放大设备（如功率放大器），重放设备（如音箱）和周边设备（如均衡器，分讯器等）组成。
1、会议系统主要产品功能介绍
①话筒：本系统采用JTS CS-1CU+1CH+1DU主席/列席麦。心型指向电容话筒；鹅颈话筒带红色发言指示光环；话筒发言状态指示；红灯表示正在发言。主席具优先发言健，可通过取缔健关闭发言代表单元。
②调音台：本系统中我们采用YAMAHA MG166C调音台，其为16个输入通道，10个话筒输入，4组立体声线路输入，1-8通道设三段式中段扫频均衡，9/10-15/16通道设三段式均衡器；6组母线(立体声+4编组)，三个辅助发送，一个立体声回送；前6个话筒通道内置压缩器，所有通道均有高通滤波器。
③均衡器：本方案我们采用ALTO EQU 231VUMKII均衡器，其为2 x 31段(20mm電位器)高精度圖表式均衡器，高/低通濾波器，VU表。
④功率放大器：根据此工程实际情况以及功能需求，本会议扩声系统中我们采用了与音箱相配的Q&D PLM8800专业会议功放机，Q&D生产的功放产品，具有质量好，稳定性高等特点，且其产品具有优越的品质和非凡的表现能力。因此Q&D功放是多媒体会议工程的睿智之选。
⑤音箱：在此会议室项目中我们采用Q&D QT616专业会议音箱，Q&D系列专业会议音箱高灵敏度，喇叭设计时均采用低阻抗，有力地减少了内阻损耗，有效地提高了声音还原特性。有效地减少声场引起的反馈啸叫，提高了声音的清晰度等特点。
⑥电源时序器：本方案我们采用MELNG SR-328电源时序器，其具有自动按照设定的时间开关时序器的特点，从而使工程人员用一个开关都能开关整个音响系统。且其能够自动适时监控电源电压和系统工作电流，当达到危险程度，会发出警报。

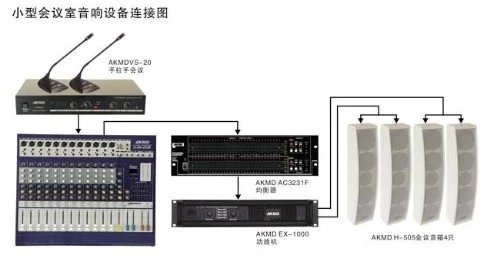

会议系统扩声环境的搭建主要由声源设备→调控设备→放大设备→重放设备组成。该会议系统中，AKMD DJM808调音台分别连接AKMD VS-20手拉手系统控制主机和AKMD AC3231F均衡器；均衡器连接AKMD EX-1000功率放大器；功放器连接AKMD H505专业会议音箱。
2、会议系统功能概述
该多功能会议室设计功能目的：通过对会议室的布局环境分析，对音响设备进行合理的布置与连接，并安装以上的音响设备，可以使声源和音响系统末端——音箱同处于一个声场区域内，使观众能感受到声源的真实存在，达到高保真重放的扩声要求。且达到多功能会议室音响以自然声为主，要求扩散性良好，声场分布均匀，响度合适，自然度好等要求。在此多功能会议系统中可以利用扩声系统提高声源在听众席的声压级和清晰度的扩声，通过电声设计去控制和改善多功能会议室的音质，达到了会议扩音系统的目的：提高响度和声场分布的均匀度，改善会议室的音质和提高音响效果。
通过对多功能会议室环境的分析，选出的音箱设备，并对音响设备布的布局作了精心的设计，因此这套会议系统除了满足会议扩声系统可以达到提高响度，声场分布的均匀度，改善会议室的音质和提高音响效果目的外，还满足了整个音响系统声学指标设计的基本要求：
1．保证均匀合理的声压级；
2．保证清晰度；
3．保证系统能稳定工作；
4．应具有良好的传输频率特性和较低的失真度。
三、会议系统设备施工安装
本节主要图文说明该会议系统设备详细安装过程。
1、综合布线
音箱，会议室电脑座、电源座、会议咪座和投影仪设备等连接线材集中接入音控室，由音控室统一进行管理控制。

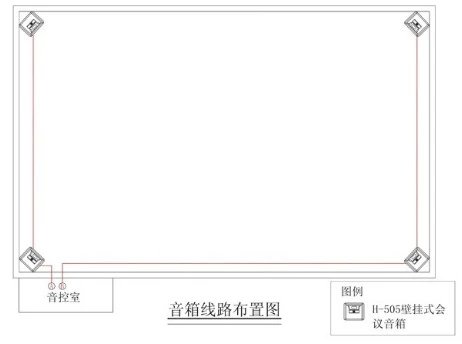

①音箱线路布置

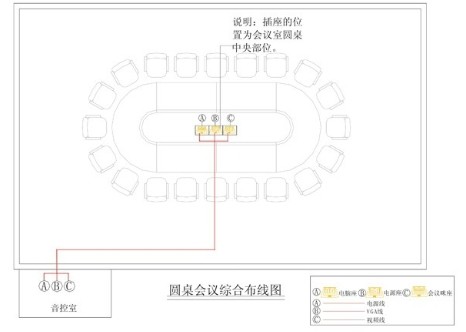

②会议插座综合布线

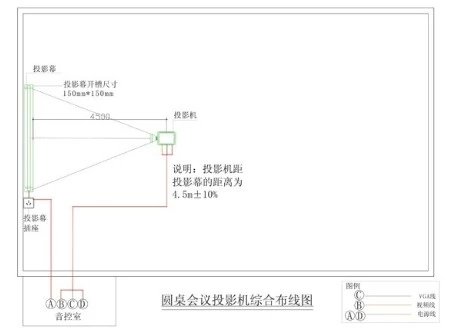

③投影仪综合布线
2、会议扩声系统基础连接
本小节，我们将以图示形式说明会议扩声系统设备详细连接过程。

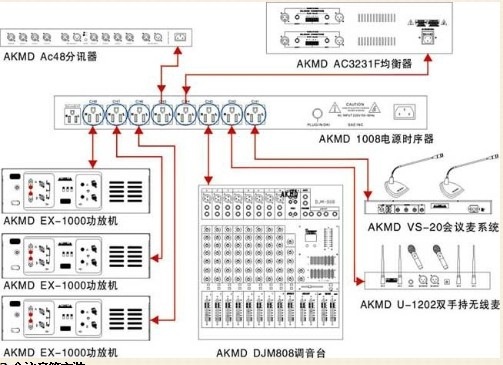

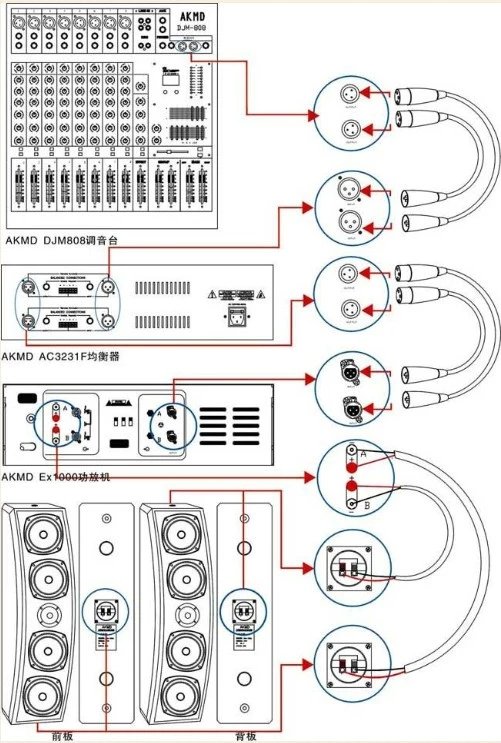

①整套系统设备连接

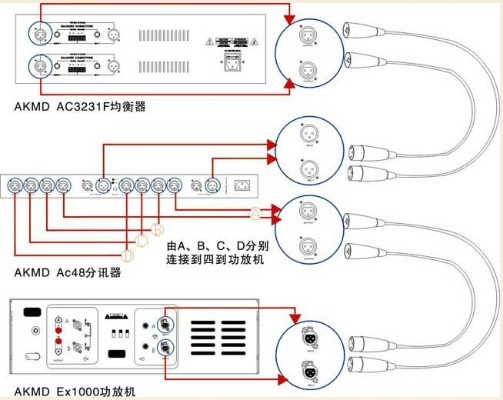

② 分讯器连接
③ 电源时序器连接
3、会议音箱安装
本节中，我们将以图示形式说明会议音箱详细安装，以及功放到音箱连接的过程。

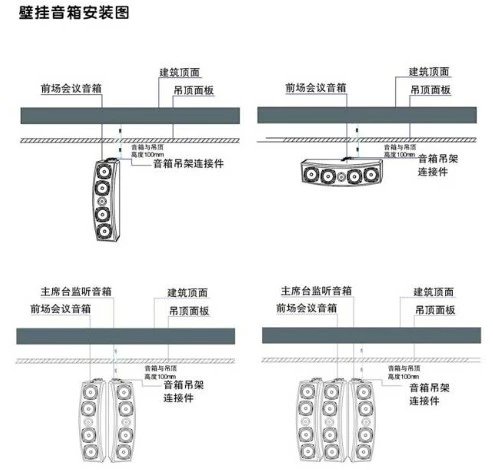

①会议音箱安装

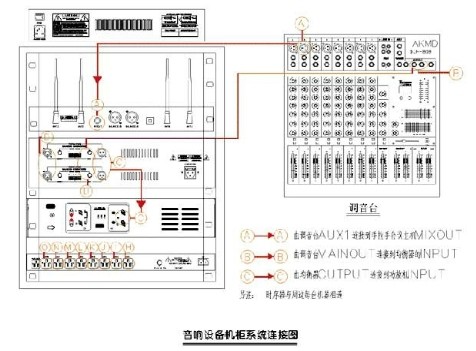

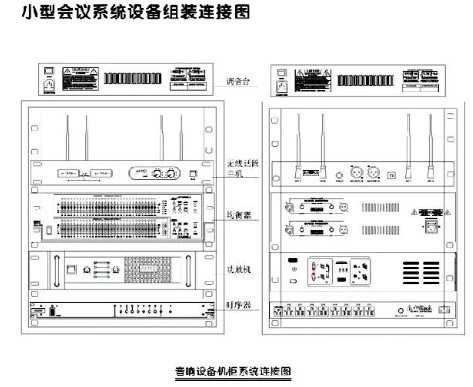

4、系统设备机柜安装
效果图
