体育馆灯光音响设计安装和技术要求
体育馆，是室内进行体育比赛和体育锻炼的建筑。体育馆按使用性质可分为比赛馆和练习馆两类；按体育项目可分为篮球馆、冰球馆、田径馆等；按体规模可分为大、中、小型,一般按观众席位多少划分，中国现把观众席超过8000个的称为大型体育——少于3000个的称为小型体育馆，介于两者之间的称为中型体育馆。
多功能体育馆音质设计
一、多功能体育馆声学设计的一般要求
多功能体育馆还没有投入使用，室内的回音很长，基本没有办法听清楚语言声音，怎么办？多功能体育馆比赛大厅的建筑声学条件应保证语言清晰为主，体育馆大厅内观众席和比赛场地观众席和比赛场地不得出现回声、颤动回声和声聚焦等音质缺陷。在处理多功能体育馆比赛大厅内吸声、反射声和避免声缺陷时，应把自然声源、扩声扬声器作为主要声源。
多功能体育馆声学设计主要包括：多功能体育馆声学装修设计、多功能体育馆音响系统设计及多功能体育馆降噪处理设计等三个部分。
二、体育馆混响时间设计
混响时间是多功能体育场馆最重要的一个指标，它直接关系到语言清晰度、语言传输指数、音乐明晰度等多项声学指标。合适的体育馆混响时间可以给观众一个良好的听音环境，能更加投入的关注比赛。若多功能体育馆混响过短则听起来声音很干，亲切感不足，而且容易让人疲惫。若多功能体育馆混响过长则语言清晰度低，观众不能准确的听出现场运动员和解说员的声音，而且还会影响体育馆电声系统，如容易引起电声系统的啸叫等。可见良好的体育馆混响时间对体育场馆的重要性。

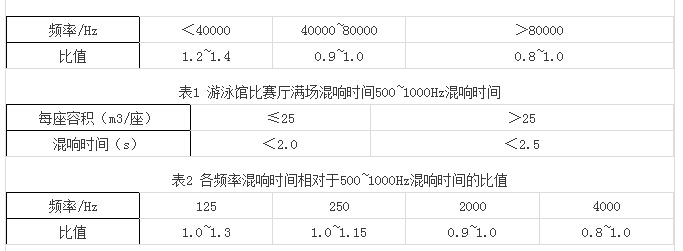

中华人民共和国行业标准JGJ/T131-2000《体育馆声学设计及测量规程》中推荐综合馆、游泳馆比赛大厅满场500~1000Hz混响时间及各频率混响时间相对于500~1000Hz混响时间混响时间的比值宜分别采用表1、2与表3。
有花样滑冰功能的溜冰馆，其体育馆比赛厅混响时间可按容积大于80000m3的综合体育馆比赛大厅的混响时间设计。冰球馆、速滑馆、网球馆、田径馆等专项体育馆比赛厅的混响时间可按游泳馆比赛厅混响时间设计。
混响时间应按公式分别对125 、250、500、1000、2000、4000Hz六个频率进行计算，计算值取道小数点后一位。
T60=-
式中 T60——混响时间（s）；
V——房间体积（m3）；
S——室内表面积（m2）；
——室内平均吸声系数；
m——空气战胜衰减系数（m-1）。
三、多功能体育馆吸声与反射处理
多功能体育馆比赛大厅的上空应设置吸声材料或吸声构造。
多功能体育馆比赛大厅四周的玻璃窗应设有吸声效果的窗帘。
多功能体育馆 比赛大厅的山墙或其他大面积墙应做吸声处理。
多功能体育馆比赛场地周围的矮墙、看台栏板宜设置吸声构造，或控制倾斜角度和造型。
四、多功能体育馆噪声控制
（一）多功能体育馆一般要求和室内背景噪声要求
多功能体育馆比赛大厅和有关用房的噪声控制应从总体设计、平面布置以及建筑物的隔声、吸声、消声、隔振等方面采取措施。
多功能体育馆 比赛大厅和有关用房的背景噪声不得超过相应的背景噪声限制。
多功能 体育馆噪声对环境的影响应符合现行国家标准的规定。

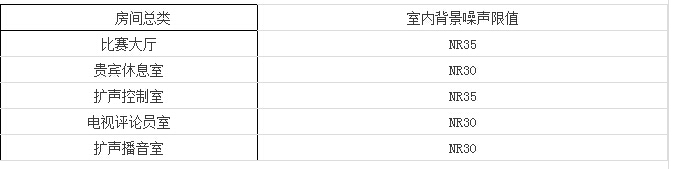

当多功能体育馆比赛大厅、贵宾休息室、扩声控制室、电视评论员室和扩声播音室无人占用时，在通风、空调、调光等设备正常运转条件下，室内噪声应符合表4的规定。
（二）、多功能体育馆噪声控制和其他声学要求
体育馆比赛大厅以利用休息廊等隔绝外界噪声干扰。休息廊宜做吸声降噪处理。
贵宾休息室维护结果的计权隔声量应根据其环境声情况来定。
电视评论员室之间的隔墙应有必要的计权隔声量。
五、多功能体育馆灯光音响工程设计
多功能体育馆声学设计及材料要求
1、多功能体育馆比赛灯光系统设计（体育馆比赛照明系统设计）
⑴、灯光系统要根据国家有关规范、标准的要求进行设计。
⑵、本场地主馆为篮球、排球场地，副馆为体操，跆拳道场地。场地灯光要达到JGJ 153-2007有关标准要求。主馆的使用功能分级为Ⅱ级，照明标准值为Ⅱ级；副馆的使用功能分级为Ⅰ级，照明标准值为Ⅰ级。
⑶、灯泡、整流器选用飞利浦原装进口，其他灯具均应符合国家标准。
⑷、眩光等级和频闪效应符合国家标准；
2、多功能体育馆音响系统设计（多功能体育馆比赛扩声系统设计）
⑴、音响系统要根据国家有关规范、标准的要求进行设计；
⑵、一般为体育扩声系统；
⑶、音响系统的设计满足JGJ/T131-2000中相关条款的要求，扩声特性指标为二级。
多功能体育馆电声设计包含3个部分：系统设计的一般要求；系统的设备选型、配置(包括各分系统：语音扩声、演出扩声、广播扩声等)；控制室的声学设计。以上第二项是重点。 根据部颁标准《体育馆声学设计段测量规程》规定，体育馆扩声系统应包括以下7个系统：
（1）对观众席的扩声系统；
（2）对比赛场地的扩声系统；
（3）对运动员、教练员、裁判员、医护等人员的休息室、练习场以及工作场所的检录呼叫系统；
（4）对观众休息等房间的背景音乐和广播系统；
（5）对馆外入场口附近的广播系统；
（6）文艺演出用的较高质量的流动扩声系统；
（7）其他系统，如体操比赛用的流动音乐重放系统。他们可联网使用，也可独立使用。
根据多功能体育馆的使用要求，体育馆的电声设计应该包括以下几点：
（1）必须具有对体育馆比赛场内、观众座席、休息大厅等功能用房处的独立控制和切换的扩声系统；
（2）体育馆必须具有供开幕式、闭幕式和文艺演出的流动扩声系统；
（3）体育馆必须具有能紧急广播自动越权切换、自动提高广播声级、按规定程序和流向进行疏散的用于紧急灾情通报的时序广播系统；
(4)建议设置电台电视台音频转播接口终端。
在《体育馆声学设计段测量规程》标准中，多功能体育馆扩声系统设计的特性参数指标要求分3级，每级有最大声压级、传输频率特性、传声增益、声场不均匀度、系统噪声5个特性参数及要求、对于中小型多功能体育馆的特性参数指标要求，从经济性、实用性、扰民性综合考虑，一般推荐"三级"。这是因为，如体育馆处于居民区内、最大声压级不能过高，以免声音外泄扰民，频率传输特性比"一级"的低频段带宽窄一些，规定250Hz-4kHz衰减允许在+4／-10dB，在语言频谱能量集中的频段内，可保证较高的语言清晰度，传声增益仅比"一级"低2dB．声场不均匀度也仅比"一级"低2dB，系统噪声3个级别的要求相同，最大声压级不会过大，除避免扰民外，还减少了音箱系统和功放的数量，可省出大笔资金。
传输频率特性、传声增益、声场不均匀度等主要是建声设计问题，受系统及设备的影响不会太大。声系统的电路频响都在20／80Hz,~1．6KHZ／20KHZ，3dB．所以"三级是多功能体育馆这次音响系统改造的优选方案。
设计要求的具体表述是：
（1）多功能体育馆观众席上有足够的响度；
（2）多功能体育馆扬声器的布置应覆盖整个观众席和比赛场地，尽量使声场均匀，不应出现死区；
（3）多功能体育馆具有清晰的听闻条件，良好的方向感和节目的保真度；
（4）多功能体育馆音响系统应有足够的稳定度和功率余量；
为了达到上述各项要求，参照原广播电影电视部部颁标准《厅堂扩声系统一级指标》规定的"语言和音乐兼用的扩声系统一级指标"，体育馆比赛大厅扩声系统可参考按下列技术指标设计：
（1）最大声压级(空场稳态准峰值声压级)125Hz-4KHz内平均声压级大于或等于102dB。
（2）传输频率特性在100Hz—16KHz的平均声压级为0dB，在此频带内允许大于或等于+／-3dB。
（3）传声增益 125Hz—4KHz的平均值大于或等于-10dB。
（4）声场不均匀度1KHz，4KHz时小于或等于6dB。
