报告厅会议室音响系统设计方案

一、项目概述

　　项目概况：深圳某中学报告厅。深圳市一禾音视频科技有限公司根据该项目的实际应用和需求，采用优质的产品和专业的设计理念，建成一套专业、稳定、可靠、优越、经济的音视频系统，成为国内技术靠前、科技含量高的数字化、多功能、智能型的音视频系统。

　　根据礼堂的使用功能，在完全满足甲方的所有要求的情况下，对会议发言系统、扩声音响系统、舞台灯光工程进行全方面精心选型，将此系统的音频系统按照《GYJ25-86厅堂扩声系统声学特性指标》，整个音视频工程都将按照声学标准达到国家语言和音乐兼用的扩声一级标准实施完成，建成一套专业、稳定、可靠、优越、经济的音视频系统，保持系统在10-20年内不落伍。

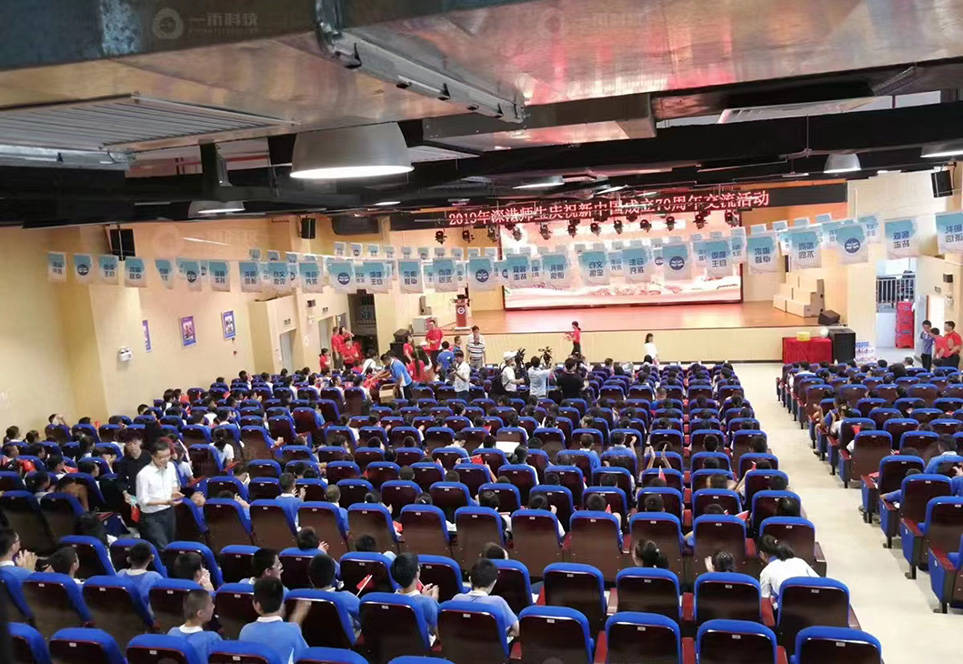

学校报告厅音响

二、项目设计依据

　　报告厅的声场设计应结合整个报告厅的建筑形体、建筑声学设计，对扬声器的选型进行最优化设计，从关注声干涉、宽频带的指向性的角度入手，充分厅堂扩声系统对声压级、均匀度、清晰度等设计指标的要求。具体的设计依据如下：

　　《厅堂扩声系统设计规范》GB50371-2006
　　《演出场所扩声系统的声学指标》WH/T 18-2003
　　《剧场建筑设计规范》JGJ 57-2000/J 67-2001
　　《剧场、电影院和多用途礼堂声学设计规范》GB/T 50356-2005
　　《厅堂扩声特性测量方法》GB 4959-95
　　《厅堂混响时间测量方法》GBJ 76-84
　　《客观评价厅堂语言可懂度的“RASTI”法》GB/T 14476-93
　　《声系统设备互连的优选配接值》GB/T 14197-93
　　《电缆设计规范》GB 50217/94
　　《电缆敷设规范》GB50258/96
　　《扩声系统设备互连用连接器的应用》GB/T 14197-93
　　《语言清晰度指数的计算方法》GB/T 15485-95
　　《扩声译音系统安装工程施工及验收规范》GY 5055-1995
　　《民用建筑电气设计规范》JGJ/T 16-92
　　《电气安装工程接地装置施工质量验收规范》GB 50169-92

三、项目分项概述

　　根据报告厅的实际使用需求，我们针对某中学报告厅设计了扩声系统、会议系统以及舞台灯光系统。这里跟大家分享一下其中的音响扩声系统。

1、音响扩声系统
　　深圳某中学报告厅的音响扩声系统采用2.1声道的扩声方式来实现，专业扩声系统是为了保证最佳扩声效果而采用的现代化声能与电能的转换设备，主要用于专业会议室等。同时音响设备又分为：拾音系统，控制系统，音频处理系统，后级放大系统，主声音还原系统等部分。

　　深圳某中学报告厅的扩声系统由主扩扬声器、辅助扩声扬声器、舞台返听扬声器、超低扬声器组成。

　　主扩扬声器：采用PROBASSCO品牌的4只15寸全频音箱作为主扩扬声器，通过相对应的功率放大器来驱动，实现主扩声。

　　辅助扩声扬声器：采用PROBASSCO品牌的6只全频扬声器6只作为辅助扩声扬声器，通过相对应的功率放大器来驱动，实现辅助扩声。

　　舞台返听扬声器：采用PROBASSCO品牌的2只全频扬声器2只作为舞台返听扬声器，通过相对应的功率放大器来驱动，实现舞台返听的扩声。

　　超低扬声器组成：采用PROBASSCO品牌的2只低音扬声器2只作为超低扬声器，通过相对应的功率放大器来驱动，实现舞台动态效果。

　　音频处理系统采用1台美国Symetrix数字音频处理器Jupiter8，结合ASHLY的digiMIX24数字调音台来作为报告厅的音频控制系统。Symetrix数字音频处理器具有丰富的DSP资源为应用程序提供动力，这些应用程序的功能包括动态、EQ、FIR滤波器、反馈抑制器，回声消除、扬声器管理、自动混音和矩阵处理，可轻松编程。

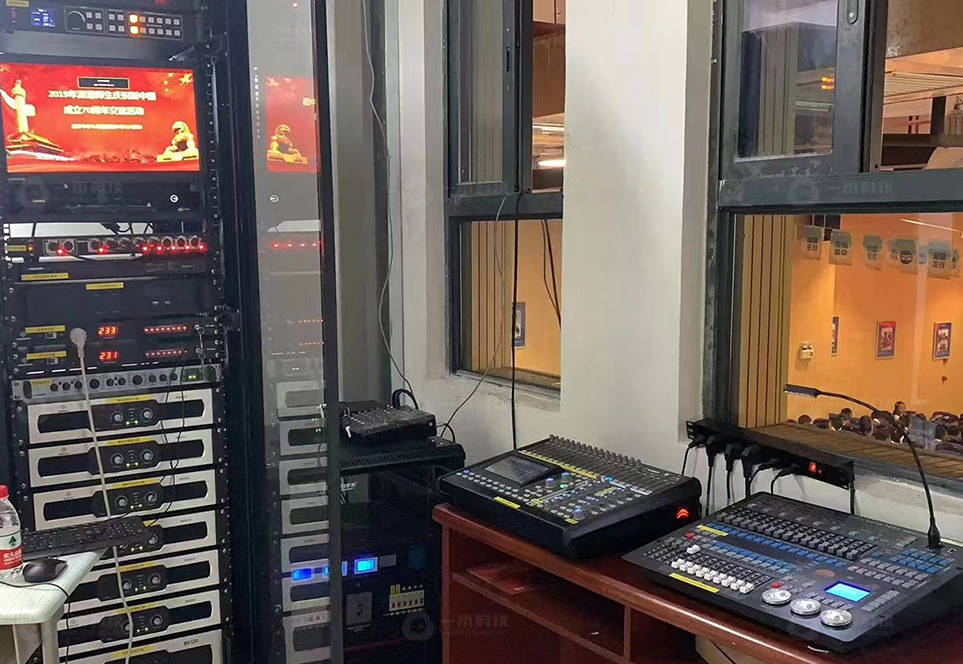

报告厅音响系统

扩声系统连接图：

报告厅音响系统
