　　70周年国庆盛典是中央广播电视总台首次以4K+环绕声模式直播的大型政治活动，也是第一次用5.1环绕声直播的阅兵活动。这次电视直播设计了一个总系统和ABCDEF六大分系统来共同完成制作，对于电视或者影院里的观众来说，您所听到的环绕声，是动用了3个演播室、4套转播系统、5辆录音车，共计24张大中型调音台，外加20套便携式调音台共同制作完成的。现场布置了近200支各类话筒，多轨录制达到330通道，在广场和沿线布设的各类音频线缆长度接近30公里，规模之大，前所未有。

环绕声场的构建


天安门广场，南北长880米，东西宽500米，面积44万平米

检阅全程，长3000米，宽约80米，面积24万平米
　　本次国庆盛典的环绕声制作，为观众朋友还原了一个以天安门城楼和阅兵车为主视角，天安门广场和长安街阅兵沿线为活动空间的声音环境。声场的构建是本次环绕声制作的最大难点，因为这个空间实在太大了（上面两张图加起来的68万平米只是地面，加上空中编队的活动范围那就更大了）。

　　各个分系统架设的效果话筒构成了电视历史上最大的环绕声声场，为此次环绕声直播提供了最基础的保障。

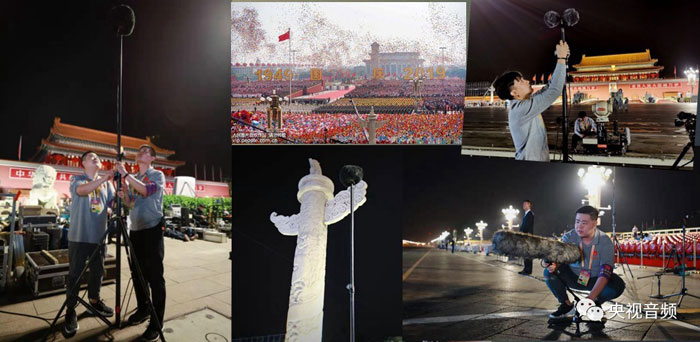

广场上架设效果话筒

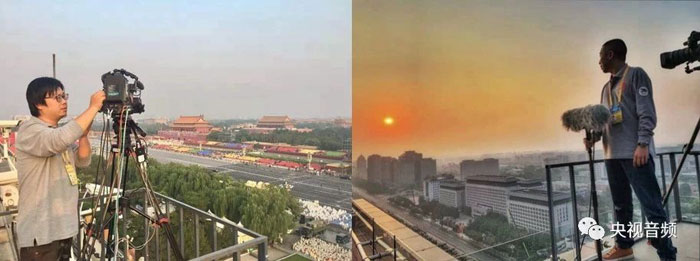

国家博物馆楼顶与北京饭店楼顶架设话筒

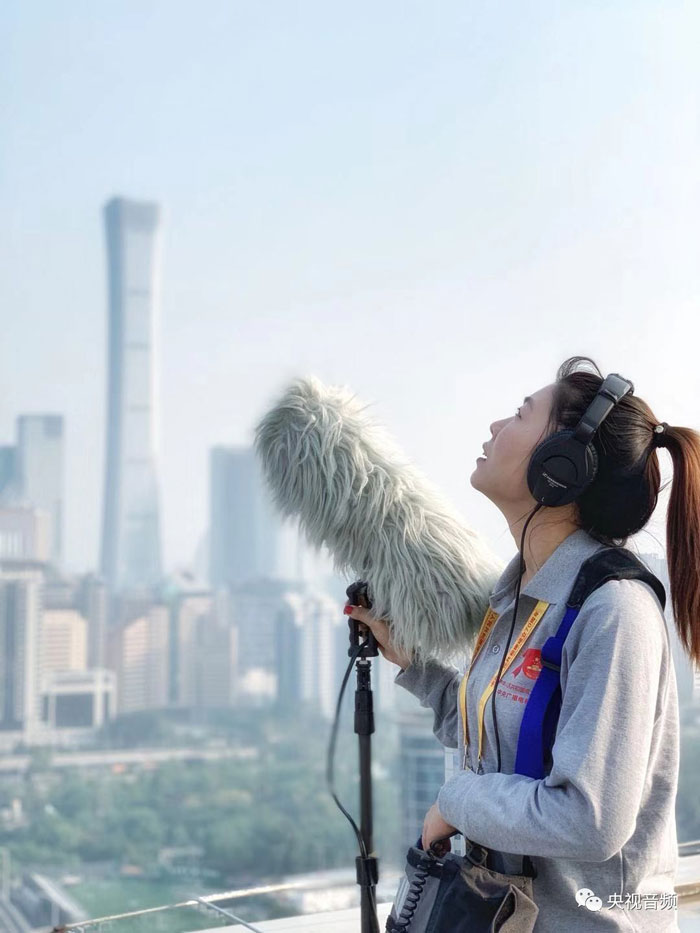

E系统高点上的女录音师
标兵及分列式声音设计：


在全场10万人屏息凝神的时候，标兵踏出坚实的脚步
　　标兵就位环节代表着阅兵式的正式开始，也是最有仪式感的环节，分列式无疑则是阅兵表演的重头戏，为了展现声音效果我们共使用了将近30个通道的效果话筒，同时接入了扩声保障组20多个效果话筒的编组信号进行制作。


徒步方阵通过检阅区

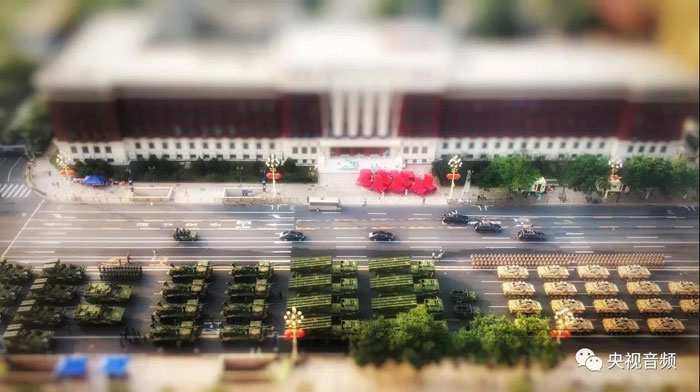

装备方阵通过检阅区
阅兵沿线的声音设计：

　　从仪仗队第1方阵绵延到第22方阵，习主席检阅的全程达到3公里，声音元素核心是主席与方阵之间检阅和受阅的应答。


主席检阅

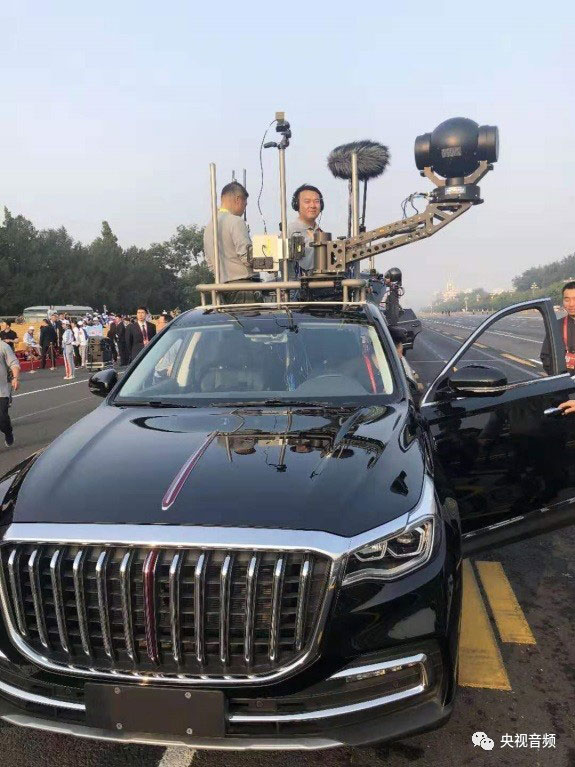

移动拍摄车拾取受阅方阵的应答
　　阅兵沿线的声音构成来自于三方面，一是移动拍摄车上首次使用环绕声话筒拾取的受阅方阵周围的环境气氛，用来在阅兵沿线构建环绕声场，使直播环绕声气氛达到完整一致。二是扩声保障组送来的每个方阵的领队和方阵应答的扩声信号。三是机头和挑杆话筒近距离拾取的应答声效。如此三方面声音元素组合起来，制作成为完整的，有点有面，有整体有细节的，激情澎湃的方阵应答声音。

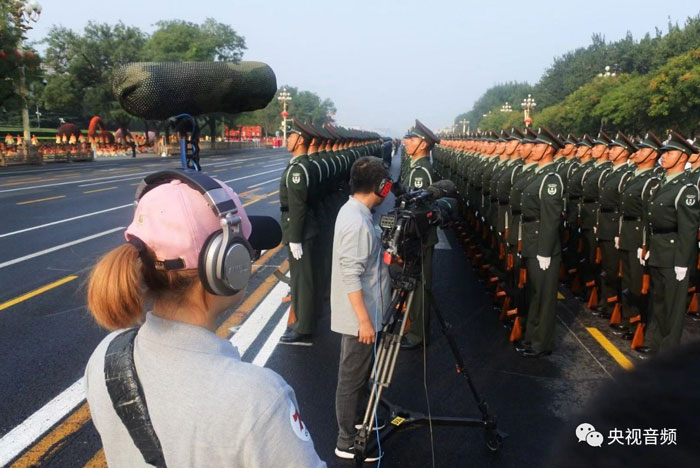

沿线录音师
　　沿线每一个摄像机上都安装了机头话筒，并配备了录音师举杆拾音，将特写镜头（拍枪、关车门、集结跑步等等）的声音元素同步收取，把细节表现得淋漓尽致。

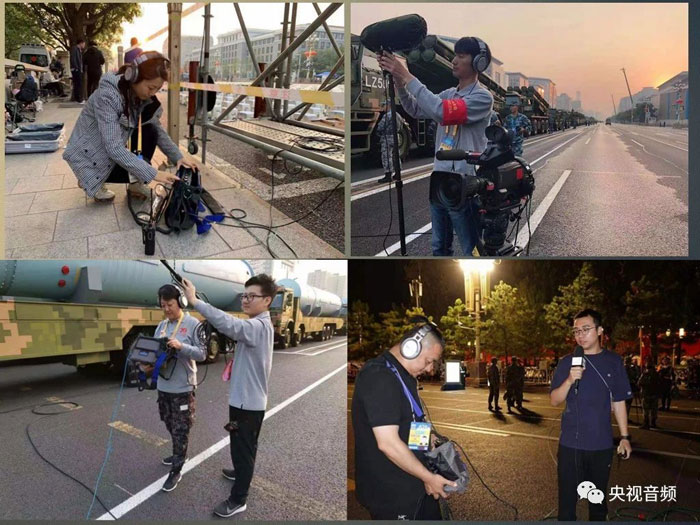

阅兵沿线的工作人员正在调试设备
国旗护卫队护旗、升旗声音设计：

　　我们在纪念碑的基座、红毯沿线、国旗杆附近放置了大量的超指向话筒，并安排2组人员使用超指向话筒挑杆跟随护卫队一同行进，同步拾取他们极具震撼感的脚步声以及护卫队持枪、撴枪、抽刀、挥旗等细节的声音元素。

　　由于地面上铺设的红毯比较柔软，护卫队的正步踏上去声音听感力度不够，音响保障组在护卫队战士靴子上加入了纽扣话筒来拾取更近的直达声改善音质，我们也使用了这一信号，并用均衡、压缩等处理手段，使脚步声听上去更加厚重有力！


国旗护卫队向我们走来

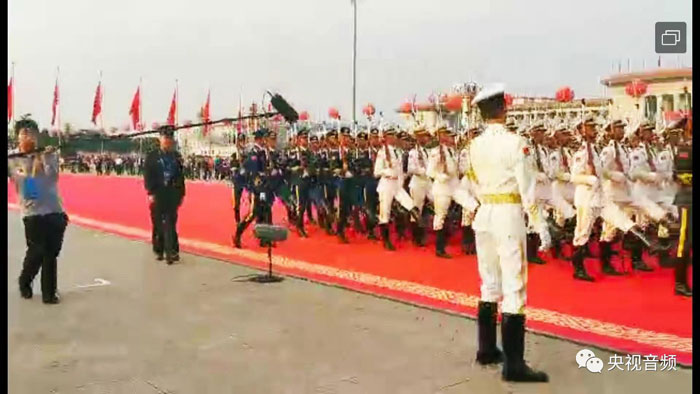

国旗护卫队行进中，工作人员紧紧跟随

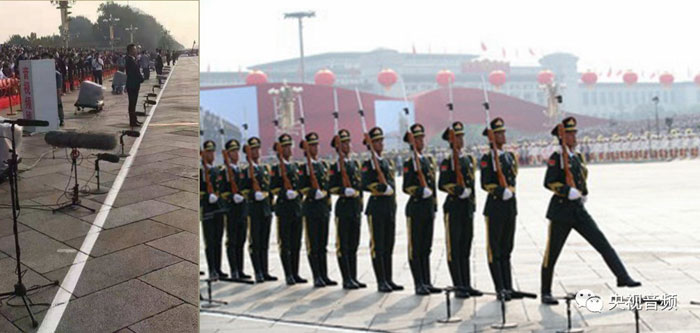

到达旗杆指定位置，准备拾取持枪音效
　　多透露一点的是制作仪仗队音效的央视音频B2录音车，这是总台第一辆三维声、全IP架构的录音车，9月份改造完毕后直接从工厂奔赴天安门广场，此次承担广场上音频信号制作及多轨收录等重要任务，70周年国庆盛典是它的处女秀。

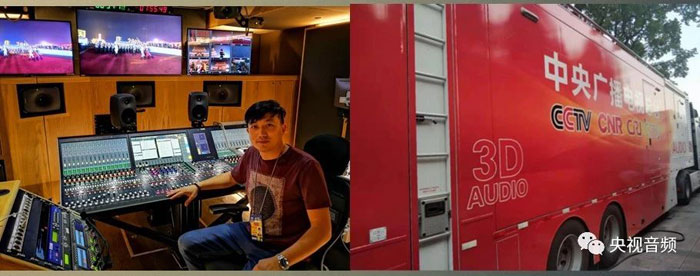

B2车的内部与外观
礼炮阵地声音设计：

　　56门礼炮的摆放位置位于广场最南端，正阳门北侧。我们知道装修电钻的声音为100dB，飞机起飞的噪声也不过120dB，而0距离测试一门礼炮的声压级在180dB左右，一侧的28门礼炮齐响声压级超过了190dB，而话筒拾音的峰值电平一般为150dB左右，如此巨大的声压级下，要求话筒能收取礼炮弹壳落地的细节，炮声还不能失真，那么话筒选型和摆放位置就必须合理、精准。

　　总台声音团队先后5次抵达炮兵训练基地，实地进行勘察、测试，与基地的技术人员进行深入沟通了解。对十余种型号的话筒逐个进行实地测试，同时将声音录制在多轨录音机上，在录音棚中进行声音比对，最终根据话筒特点和广场的现场环境确定了选型和摆放位置，从而达到满意的效果。

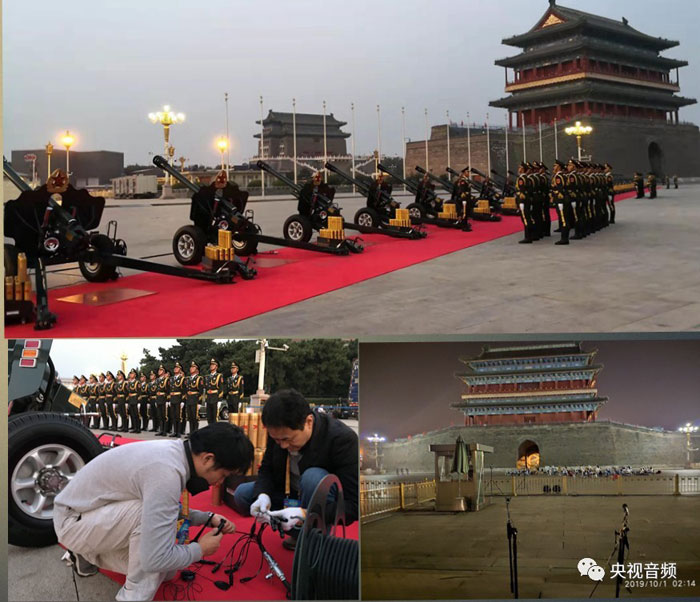

录音师在礼炮阵地布设话筒
特殊机位的声音设计：

　　阅兵环节中特殊机位的使用是阅兵转播中最出彩的部分之一，画面与声音给观众带来的冲击感是任何远距离机位所不能实现的，在此次活动中特殊机位通过微波传输把画面和声音回传。

　　由于工作需要，小编和全国的电视观众一样，并没能到天安门广场现场工作。但我一（qí）点（shí）都（fēi）不（cháng）羡慕去广场现场工作的同事们。因为我坐在电视机前，就突然来到了。。。


战车前

装甲车下

雷达车中间

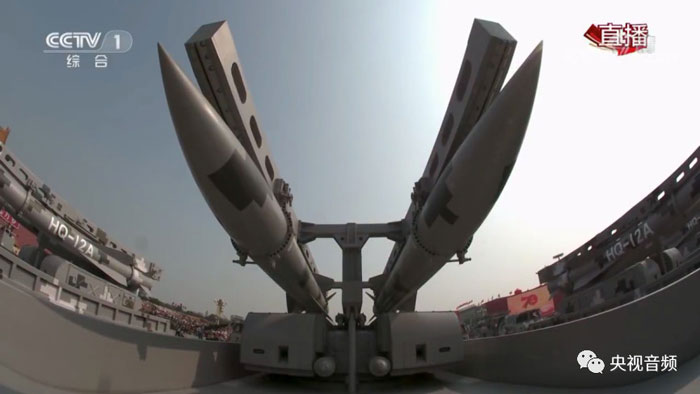

导弹下面

“未婚夫”身边
　　这些角度都是现场观众根本看不到的。每当这种镜头出现的时候，我都听到了这个装备车辆特有的声音细节——不同的发动机声、履带声等等。

　　这要多多感谢我们这位帅气的小伙子：他在每一个特殊镜头旁边都布置了单独的话筒，随画面一起无线传回了转播车。

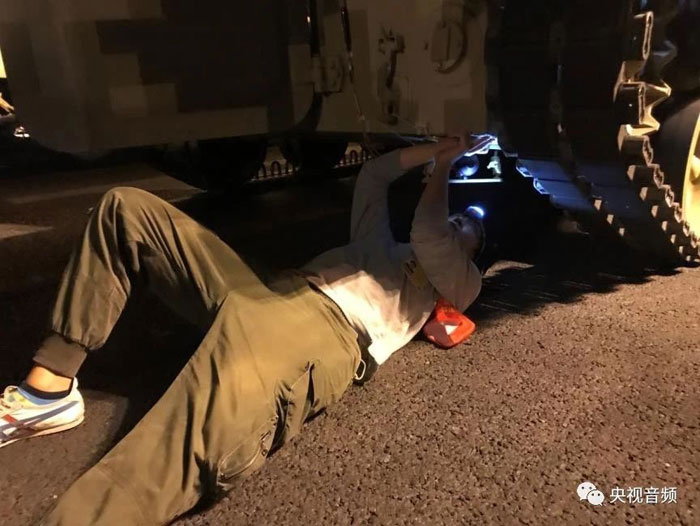

装甲车底作业中，他的帅气我们从腿就看出来了。。。

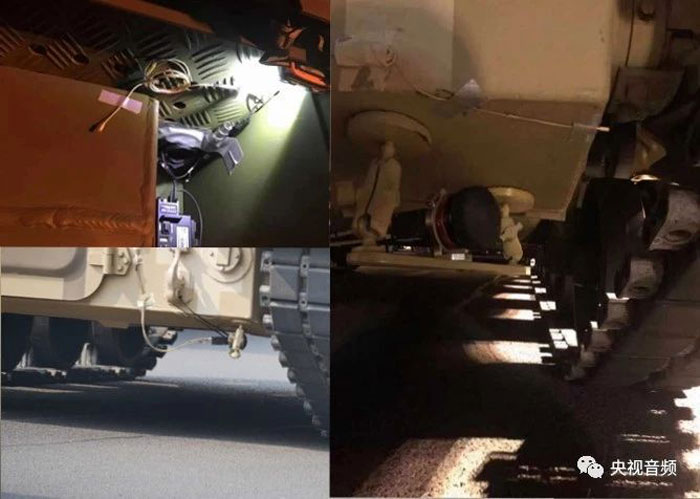

话筒的位置
　　这些特殊的效果声回传到转播车之后，我们使用了自动控制技术（AFV功能），精确完成仅仅几秒钟的特殊镜头和EVS瞬间插播的声音配合画面的快速切换。摆脱了录音师和切换导演喊“1、2、3、走”的传统口令同步方式带来的反应迟滞，充分体现了画面和声音配合带来的震撼感。

总系统工作人员精心制作：

　　总系统播出调音师根据节目进程结合切换画面的内容，将各分系统的具体声音细节（礼炮、三军仪仗队、标兵脚步声、分列式脚步声、装备编队效果声、飞机空中编队声、群众游行欢呼声、军乐团在整个仪式当中所处的声音位置关系等等）融合到环绕声声场里，将观礼台的观众效果声编入到左、右声道或左、右环绕声道，在不同的场景下对环绕声声场进行适当的宽度、深度调整，对各环节细节的声音结合画面做精准的声像定位，突出声音带来的震撼感。

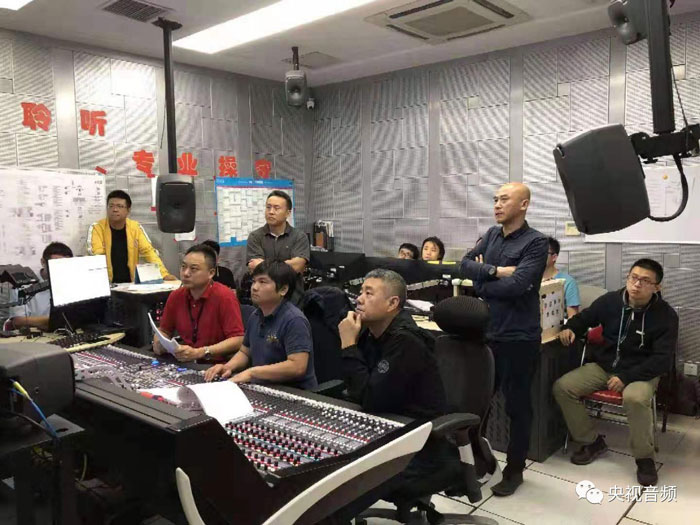

总录音师李小沛老师坐镇
　　还有一个黑科技：总系统首次运用AoIP技术，从现场信号中心传输到总台，通过光纤实现IP远端传输，极大地拓宽了远端回传带宽、最大限度缩短了声音回传延时并实现了声音互传。长达7公里的距离，传输音频信号延时量仅为0.1ms（我们经常用“一瞬间”形容时间很短，一瞬间其实也就是一眨眼的工夫。据测量统计，人类眨一次眼睛需要0.3-0.4秒，等于300-400毫秒，也就是说IP远端传输延时是一眨眼的工夫的几千分之一）。

多轨工作站的全面应用：

　　主系统进行多轨录制，将交换机中的音频流转为MADI信号送至工作站，共收录多达128通道各类声音。除了多轨录音工作之外，还使用了多轨工作站来监测ABCD各分系统链路间的相对延时，这一技术也在九三阅兵、朱日和沙场阅兵以及多次春晚分会场传输直播中使用。

　　现场各系统全面进行原始声音素材的多轨记录，共计超过三百路信号，为后期精品节目再制作和出品三维声版本、配合8k节目制作奠定基础。

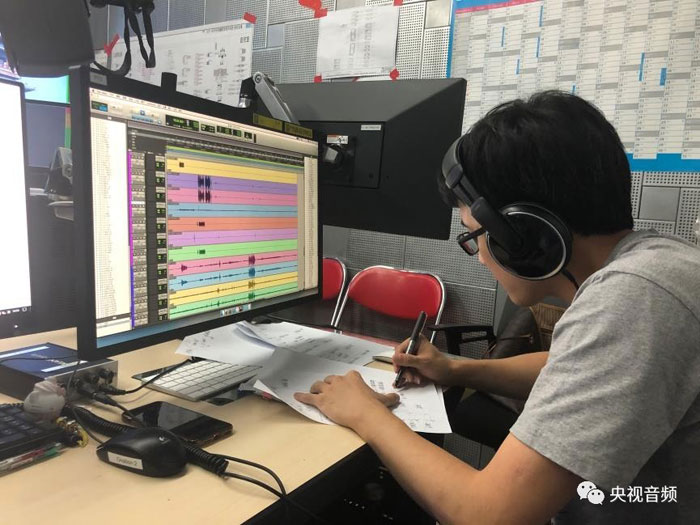

工作人员正在计算系统间延时
无缝对接的安全方案：

　　播出安全是总台技术工作的红线，总系统和各个分系统制定了详细的备份方案，针对声源、线路、核心、输出若干环节设计替代方案，ABCD各分系统设计了灾备和互备机制，一旦出现系统级故障，主系统可由现场数据中心获取信号继续制作。AoIP架构可以实现数据包级别无缝自动切换，实现无感备份启动。

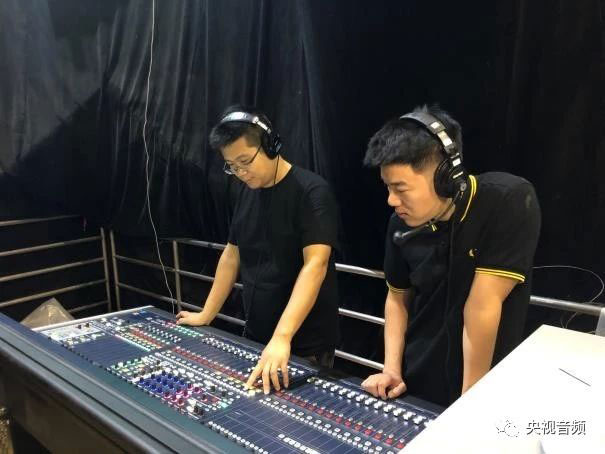

总系统的备份位于演播大厅，两名录音师始终戴着耳机同步工作
　　此次活动覆盖区域极大，由于各系统分区工作，系统间的线缆级联需要铺设大量缆线近30公里。其中使用8根700米长的光缆（普通光缆每根200米），与现场信号中心进行级联。由于排练期间长安街相关区域并未封闭管理，每次排练都需要重新铺设，加之工作时间和人员数量的限制，每天重新铺放8条700米光缆的工作强度非常大，恨不得将其一刀两断（所有直播结束后，在系统拆除的时候录音师们真的做到了）。有的系统地处核心位置，管控严密，进出不便，逢周末阅兵活动和联欢晚会两天演练，录音师需提前上岗，演练期间不能撤离，结束撤下来时已经是36小时以后。国庆大典直播当天，为了赶在布放联欢晚会设施的重型机械进场之前完成转播设备撤场，需要在阅兵结束后40分钟之内，收完总长几十公里的线缆，这几乎是不可能完成的任务，两个转播系统的所有人员在阅兵直播信号切走的一瞬间扑向广场。

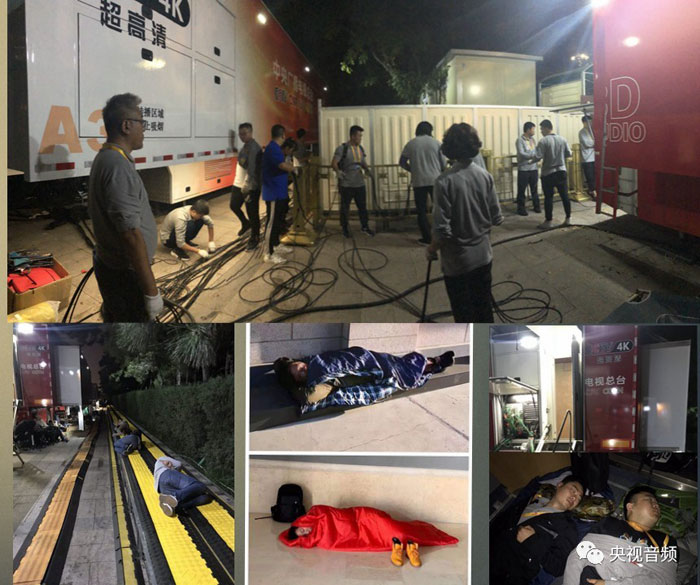

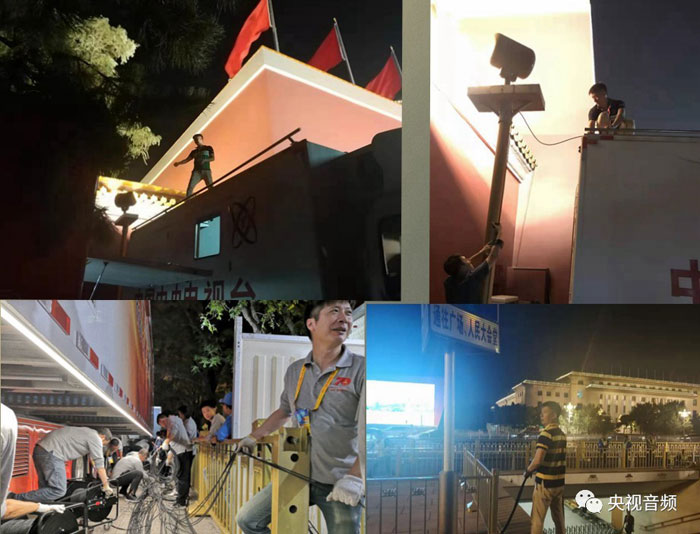

布设缆线热火朝天，工作人员就地休息

上天入地，无所不能

各系统工作人员合影
　　从筹备、演练到正式活动，长达4个月的工作中，总台音频创作团队一直以“世界一流历史最好”为目标，多个系统联合作战，没日没夜，不辞辛劳，最终为全球电视观众奉献了一道大气磅礴、震撼人心的视听盛宴，在电视端、新媒体端，以及全国十大电影院线同步推出，刷新了电视史上多项纪录，一切都是值得的。
